比例閥測試儀

全國客戶服務熱線: 13920065165
  詳情說明

智能便攜式多功能液壓控制閥故障診斷測試儀



目前市場上常用品牌的液壓控制閥有REXROTH、MOOG、PARK等國際名牌,早期的液壓控制閥不管是普通換向閥還是比例閥,電氣控制多數采用外置專用放大板通過赫斯曼接頭連接;后期的比例和伺服閥多數采用內置放大板,電氣控制多數4-20ma、0-±10v、0-±10ma和0-10v通過7芯的航空插頭來控制,這樣PLC可以直接控制液壓比例、伺服閥,省去了中間放大板,減少了故障點;本儀器既可以輸出外置專用放大板的0-2A脈寬調制電流,又可輸出4-20ma、0-±10v、0-±10ma和0-10v的信號,同時又能采集液壓比例、伺服閥的閥芯位移信號以及同步采集液壓控制閥輸出油口壓力;本儀器采用7寸觸摸屏,全中文顯示,使用者僅需按照內置說明書操作,即可對待檢測的液壓控制閥進行性能測試。

一、功能介紹:

1、在線判斷液壓控制閥設備故障;在現代化的生產線包含有液壓控制閥的設備一旦出現故障,普通員工很難判斷是機械故障、液壓故障還是電氣控制故障;該儀器可輕松解決上述問題,一步,斷開與液壓控制閥相連的電氣插頭,把本儀器配套的插頭插上,二步,將壓力傳感器的兩根測壓線連接到液壓控制閥的A、B口測壓點上,三步,打開本儀器電源,選擇與液壓控制閥相對應的信號,手動測試即可判斷是機械故障、液壓故障還是電氣控制故障;如下圖:



2、離線測試液壓控制閥的性能;手動測試正常后可進入自動測試,本儀器將自動輸出所需信號,同時采集閥芯的位移信號及液壓控制閥的A、B口的壓力,并以曲線的形式反映在畫面上;如下圖

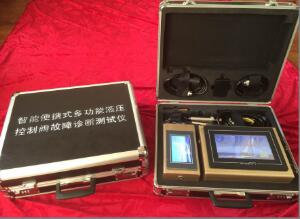

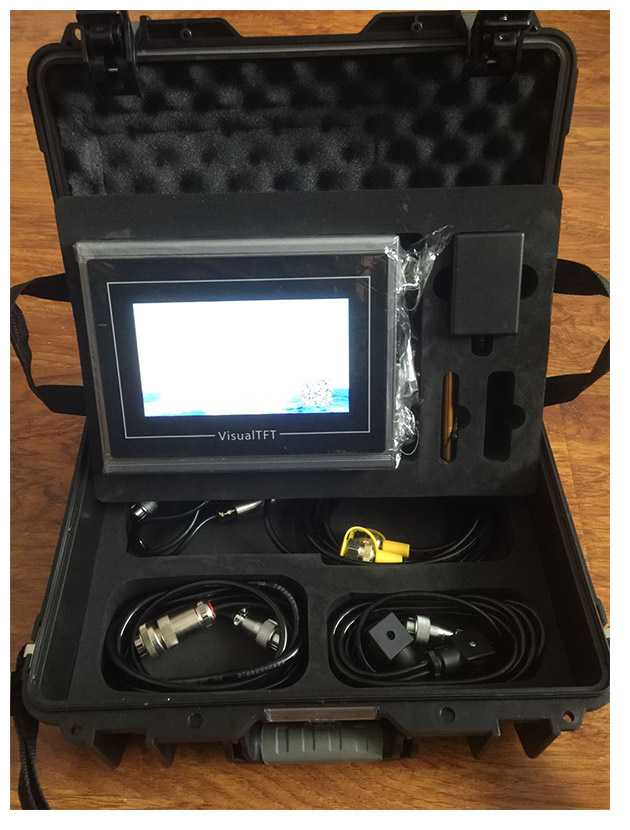

二、測試儀的組成:測試儀本體、配套充電器、帶內置放大板的液壓控制閥測試電纜、不帶內置放大板的液壓控制閥測試電纜和檢測液壓控制閥輸出油口壓力的兩個壓力傳感器;如下圖:
三、特點:
1、本儀器自帶24v3000ma/h可充鋰電池組,帶充電和過流保護電路,同時配備限壓25.2v的恒流充電器,電量不足時儀器本身反應特慢,而且在啟動畫面有電量不足提示,確保使用者的安全方便。

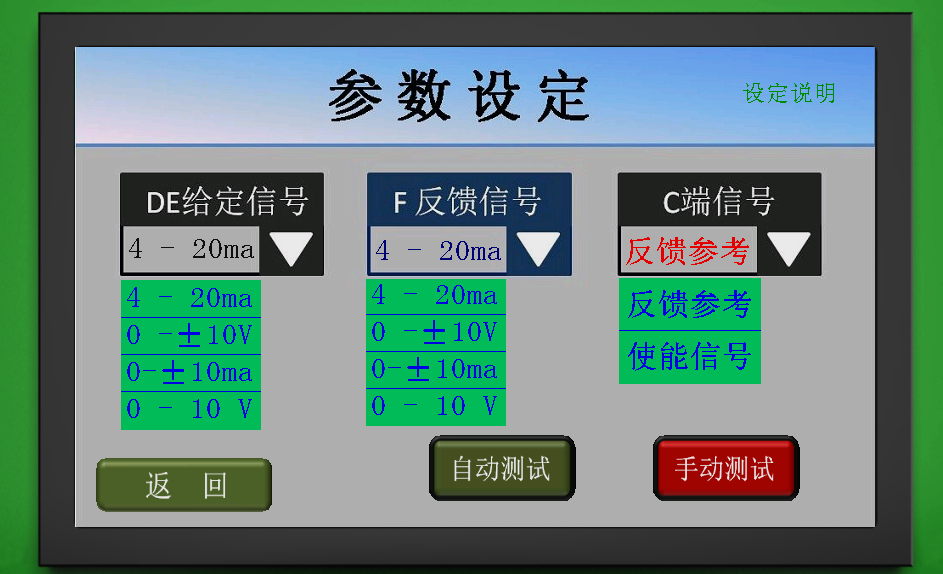

2、信號采取智能切換,可輸出20ma恒流的方式,即使負載短路都不會損壞本儀器,智能切換和參數設定見下圖:



3、采用先進的觸摸屏技術,全中文顯示且內置說明書,操控性、可視性好,通俗易懂。
4、外殼采用鋁合金型材,散熱好,抗干擾好。
5、輸出接口全部采用防水航空插頭,耐油防水。
四、儀器內部組成框圖:
