天津伺服液壓閥原理及應用領域是怎樣的

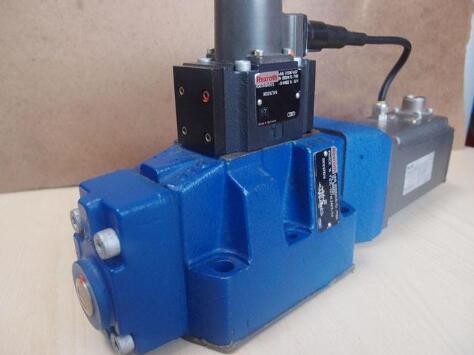

      典型的伺服閥由永磁力矩馬達、噴嘴、檔板、閥芯、閥套和控制腔組成。當輸入線圈通入電流 時，檔板向右移動，使右邊噴嘴的節流作用加強，流量減少，右側背壓上升；同時使左邊噴嘴節流作用減小，流量增加，左側背壓下降。閥芯兩端的作用力失去平衡， 閥芯遂向左移動。高壓油從S流向C2，送到負載。負載回油通過 C1流過回油口，進入油箱。閥芯的位移量與力矩馬達的輸入電流成正比，作用在閥芯上的液壓力與彈簧力相平衡，因此在平衡狀態下力矩馬達的差動電流與閥芯的位移成正比。如果輸入的電流反向，則流量也反向。

      伺服閥主要用在電器液壓伺服系統中作為執行元件。在伺服系統中，液壓執行機構同電氣及氣動執行機構相比，具有快速性好、單位重量輸出功率大、傳動平穩、抗干擾能力強等特點。另一方面，在伺服系統中傳遞信號和校正特性時多用電氣元件。因此，現代高性能的伺服系統也都采用電液方式，伺服閥就是這種系統的必需元件。
